        影響電磁兼容的三個關鍵分析

        2019年11月10日 09:01 ? 次閱讀

        分析一個電磁兼容的問題,從三個方面入手。這三個方面分別是:騷擾源、敏感源、耦合路徑。從圖中可以看出,騷擾源通過耦合路徑,把騷擾能量傳播到敏感源,對敏感源造成不良的影響。在這個過程中,只要消除一個環節,電磁兼容的問題就不再存在。所以我們稱這三個環節為電磁兼容的三個要素,任何一個電磁兼容問題都離不開這三個因素。我們保證電路、設備或系統的電磁兼容性,就是從這三個方面進行考慮的。解決電磁干擾問題最好的策略是消除騷擾源,因為一個騷擾源會對很多敏感源產生影響,例如,工業系統中的變頻器,可能同時對很多周圍的設備形成干擾,只要消除了變頻器的騷擾,各種干擾現象都可以消除。

        影響電磁兼容的三個關鍵分析


        ? ? ? ?在現實中,出現電磁干擾問題時,敏感源是最容易確定的。因為電磁敏感現象是引起我們關注的起始點。實際上,大部分電子、電氣工程師都是從某個干擾現象開始關注電磁兼容問題,并開始學習電磁兼容知識的。對于系統集成或系統維護工程師,通常將敏感源定位到某個設備就可以了,對于設備研發工程師,需要將敏感源定位到某個電路,甚至芯片,才對工程有實際意義。

        騷擾源通常也比較容易判定,經常聽到有人說“XXX設備只要一運行,就出現XXX干擾現象”。在前面我們看到的兩個例子當中,騷擾源是很明顯的。高鐵信號系統被干擾的例子中,騷擾源是雷電。電視被干擾的例子中,騷擾源是按摩椅墊。

        最難判斷的因素是耦合路徑,也就是騷擾源的能量是怎樣進入敏感源,并造成不良影響的呢?例如,高鐵信號系統受干擾的例子中,雷電的騷擾怎樣進入信號系統,并導致信號系統誤動作的呢?不搞清楚這一點,就無法進行整改。

        耦合路徑既可以是真實的導體,也可以是看不見的雜散參數,例如雜散電容、互感等,前者叫做傳導耦合路徑,通過電流和導體的阻抗發生耦合;后者叫空間耦合路徑,通過電場或磁場的方式傳播能量。我們學習電磁兼容的重點之一就是分析耦合路徑。

        ? ? ? ?責任編輯:zl

        下載發燒友APP

        打造屬于您的人脈電子圈

        關注電子發燒友微信

        有趣有料的資訊及技術干貨

        關注發燒友課堂

        鎖定最新課程活動及技術直播

        電子發燒友觀察

        一線報道 · 深度觀察 · 最新資訊
        收藏 人收藏
        分享:

        評論

        相關推薦

        【第二期】了解電磁兼容基礎,成為一位更高規格EMC設計師

        《從0到1 EMC大神帶你進入名企》6期同系列課程鏈接:http://t.elecfans.com/topic/45.h
        發燒友學院發表于 2019-01-25 00:00? 804次閱讀
        【第二期】了解電磁兼容基礎,成為一位更高規格EMC設計師

        電磁兼容測試工程中的峰值準峰值和平均值解析

        EMI?Receiver可以進行準峰值測量、峰值測量和平均值測量。當輸入信號是正弦波時,無論用何種方....
        發表于 2019-12-05 15:47? 51次閱讀
        電磁兼容測試工程中的峰值準峰值和平均值解析

        變流器和變頻器的區別

        變流器和變頻器控制的目的不同:變流器以調節電流為主要目的,變頻器以調節頻率為主要目的。但兩者可能都會....
        發表于 2019-12-05 09:48? 53次閱讀
        變流器和變頻器的區別

        如何使公司生產出的產品滿足電磁兼容EMC標準要求

        目前業界很多公司都是在前期設計階段沒有考慮EMC方面問題,往往是在在產品樣機出來再進行EMC摸底測試....
        發表于 2019-12-03 16:21? 87次閱讀
        如何使公司生產出的產品滿足電磁兼容EMC標準要求

        開關電源中產生電磁干擾的原理解析

        在開關電源輸入電源線中向外傳播的騷擾,既有差模騷擾、又有共模騷擾,共模騷擾比差模騷擾產生更強的輻射騷....
        發表于 2019-12-03 15:41? 142次閱讀
        開關電源中產生電磁干擾的原理解析

        高壓變頻器故障產生的原因和處理方法

        高壓變頻器具有高度智能化運算水平和完善的故障檢測電路,并能對所有的故障提供精確的定位,在主控界面上做....
        發表于 2019-11-30 14:19? 334次閱讀
        高壓變頻器故障產生的原因和處理方法

        變頻器欠電壓故障解決措施

        功率大的設備在起動時造成的電壓短時跌落,很容易使變頻器因欠壓而保護跳停,因此,設置變頻器自動再起動功....
        發表于 2019-11-30 14:15? 324次閱讀
        變頻器欠電壓故障解決措施

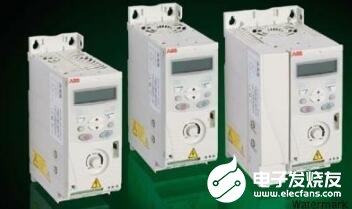

        ABB變頻器的維護和保養

        ABB變頻器應用廣泛,人平時接觸的機會的也比較多。不過,我們都不是專業人員,也當然也不會太懂得去維護....
        發表于 2019-11-30 14:08? 305次閱讀
        ABB變頻器的維護和保養

        變頻器主電路上電試機故障檢修

        逆變模塊與驅動電路在故障上有極強的關聯性。當逆變模塊炸裂損壞后,驅動電路勢必受到沖擊而損壞,逆變模塊....
        發表于 2019-11-30 14:05? 298次閱讀
        變頻器主電路上電試機故障檢修

        變頻器制動單元電路原理及檢修技術

        大、中功率變頻器因安裝空間、制動功率、現場運行情況不一等原因,一般不內置制動開關管和制動電阻,只是從....
        發表于 2019-11-30 14:02? 326次閱讀
        變頻器制動單元電路原理及檢修技術

        變頻器驅動電路輸出能力不足的原因

        串接RC起到限流作用,選取電阻值及功率值與柵極電阻相等 (圖8-24中R45的參數值),以使檢測效果....
        發表于 2019-11-30 13:59? 321次閱讀
        變頻器驅動電路輸出能力不足的原因

        變頻器制動電路的檢修技術

        因慣性或某種原因,導致負載電動機的轉速大于變頻器的輸出轉速時,電動機由“電動”狀態進入“發電”狀態,....
        發表于 2019-11-30 13:56? 278次閱讀
        變頻器制動電路的檢修技術

        變頻器驅動電路的檢修

        從變頻器故障維修的次序來講,只有在開關電源電路是好的,或先修好開關電源電路——具備為驅動電路提供4路....
        發表于 2019-11-30 13:52? 293次閱讀
        變頻器驅動電路的檢修

        如何辨別變頻器元器件性能的優劣

        元器件的損壞,如功率模塊的炸裂、短路或開路,電容器的噴液、鼓頂,IC電路的擊穿性損壞,電阻元件的斷路....
        發表于 2019-11-30 13:46? 313次閱讀
        如何辨別變頻器元器件性能的優劣

        如何破解變頻器的密碼鎖定

        一些變頻器用戶,怕設置好的參數值被誤改,影響正常生產的運行,往往設置“權限性”密碼,使不知道密碼的操....
        發表于 2019-11-30 12:26? 333次閱讀
        如何破解變頻器的密碼鎖定

        變頻器過載的原因_變頻器過載的處理辦法

        變頻器輸出電流超過額定值,且持續流通時間超過規定的時間以上時,為了防止變頻器器件、變頻器與電動機之間....
        發表于 2019-11-30 12:22? 335次閱讀
        變頻器過載的原因_變頻器過載的處理辦法

        PLC與變頻器連接時的注意事項盤點

        PLC是一種數字運算和操作的電子控制裝置,它通過軟件來改變控制過程,具有體積小、組裝靈活、編程簡單、....
        發表于 2019-11-30 12:13? 421次閱讀
        PLC與變頻器連接時的注意事項盤點

        變頻器安全運行的要求有哪些

        變頻器運行中環境溫度的容許值一般為-10~40℃,避免陽光直射。對于單元型裝入配電柜或控制盤內等使用....
        發表于 2019-11-30 12:06? 267次閱讀
        變頻器安全運行的要求有哪些

        變頻器的安裝方向和方法

        變頻器在運行中會發熱,為了保證散熱良好,必須將變頻器安裝在垂直方向,請勿倒裝、傾斜安裝或水平安裝。使....
        發表于 2019-11-30 12:01? 291次閱讀
        變頻器的安裝方向和方法

        制動組件與變頻器的連接

        有的變頻器有內置制動單元,選用合適的制動電阻即可;無內置制動單元的變頻器,需使用廠商推薦的制動單元和....
        發表于 2019-11-30 11:56? 251次閱讀
        制動組件與變頻器的連接

        變頻器主電路的測量電路及測量技術

        變頻器的輸入、輸出功率應使用電動式功率表或數字式功率表測量,輸入功率采用三功率表法測量,輸出功率可采....
        發表于 2019-11-30 11:43? 267次閱讀
        變頻器主電路的測量電路及測量技術

        變頻器的標準試驗介紹

        該試驗是檢查變頻器的絕緣情況。為了防止不必要的破壞,在試驗之前,可先用1000V絕緣電阻表測量受試部....
        發表于 2019-11-30 11:37? 251次閱讀
        變頻器的標準試驗介紹

        變頻器的試驗類型有哪些

        該試驗是驗證被試驗裝置是否符合本標準的測試。此試驗是在一臺裝置樣品上,或在按相同設計而制造的多臺裝置....
        發表于 2019-11-30 11:28? 213次閱讀
        變頻器的試驗類型有哪些

        一文詳解變頻器的維修步驟

        停電進行初步檢查是獲取第一手資料的關鍵,特別注意在檢查過程中拆卸的連接導線、接插件和元器件要按拆卸順....
        發表于 2019-11-30 11:23? 314次閱讀
        一文詳解變頻器的維修步驟

        變頻器靜態調試的檢查及參數設置

        進行變頻器帶電后的調試、技術參數的測試及設置。設置前先讀懂產品使用手冊,電動機能脫離負載的先脫離負載....
        發表于 2019-11-30 11:13? 176次閱讀
        變頻器靜態調試的檢查及參數設置

        風光低壓變頻器的調試步驟

        對于風光變頻器,可以在不接通主電源而只接控制電源的情況下進行檢查。對于小功率變頻器可以把主接線端子排....
        發表于 2019-11-30 11:01? 188次閱讀
        風光低壓變頻器的調試步驟

        風光高壓變頻器的調試步驟

        將柜門上的隔離開關拉下,并將柜門上的“變頻啟動”按鈕旋開,使其呈斷開狀態。送電后,用萬用表的“250....
        發表于 2019-11-30 10:58? 193次閱讀
        風光高壓變頻器的調試步驟

        變頻器安裝場所應滿足的條件

        變頻器最好安裝在室內,不要受陽光的直接照射。在沒有房屋的野外安裝變頻器時,要加裝防雨水、冰雹,防高溫....
        發表于 2019-11-30 10:53? 205次閱讀
        變頻器安裝場所應滿足的條件

        變頻器的使用條件有哪些

        變頻器的運行溫度多為0~40℃或-10~50℃,要注意變頻器柜體的通風性。測試環境溫度的點應距變頻器....
        發表于 2019-11-30 10:46? 225次閱讀
        變頻器的使用條件有哪些

        電控柜內布置變頻器風路的原則

        變頻器運行過程中要發熱,而且安裝變頻器的場所溫度也可能變化。如果不能把變頻器的環境溫度限制在其允許值....
        發表于 2019-11-30 10:41? 175次閱讀
        電控柜內布置變頻器風路的原則

        變頻器控制回路的接線及注意事項

        觸點或集電極開路輸入端(與變頻器內部線路隔離)的接線如圖54所示,圖中SD為公共端。
        發表于 2019-11-30 10:38? 217次閱讀
        變頻器控制回路的接線及注意事項

        變頻器主電路的接線及注意事項

        變頻器與供電電源之間應裝設帶有短路及過載保護的低壓斷路器、交流接觸器,以免變頻器發生故障時事故擴大。
        發表于 2019-11-30 10:35? 249次閱讀
        變頻器主電路的接線及注意事項

        變頻器主回路與控制電路的測量

        對主回路進行一些基本電量如阻抗、波形的測量;檢測電源、電動機的連接及絕緣電阻。
        發表于 2019-11-30 10:30? 213次閱讀
        變頻器主回路與控制電路的測量

        變頻器控制回路測量的注意事項

        使用輸入阻抗盡可能高的測量儀器。測定電流時,使用專用的電流探測針進行。不管是哪種測量,與主回路測量一....
        發表于 2019-11-30 10:27? 145次閱讀
        變頻器控制回路測量的注意事項

        變頻器自動轉差補償功能參數的設置原則

        變頻器拖動負荷的效果必須符合用戶的要求,但是由于負荷的多樣性、安裝環境的干變萬化,變頻器還必須設置相....
        發表于 2019-11-30 10:19? 223次閱讀
        變頻器自動轉差補償功能參數的設置原則

        如何設定變頻器的特殊功能

        通用變頻器都有轉矩提升的功能設定。轉矩提升的設定實際上就是選定U/f控制曲線,從另一種意義上說,就是....
        發表于 2019-11-30 10:16? 182次閱讀
        如何設定變頻器的特殊功能

        變頻器能耗制動斬波控制原理

        能耗制動就是利用電阻將從電動機送回的電能轉換為熱能消耗掉的制動方式。制動電阻連接在直流回路上,能量流....
        發表于 2019-11-30 10:03? 176次閱讀
        變頻器能耗制動斬波控制原理

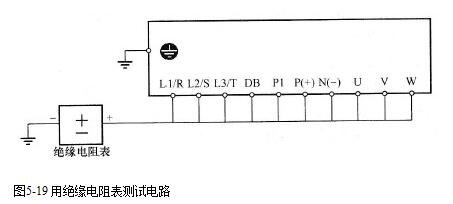

        變頻器絕緣電阻的測量方法

        外接線路絕緣電阻的測量。為了防止絕緣電阻表的高電壓施加到變頻器上,在測量外接線路的絕緣電阻時,必須把....
        發表于 2019-11-30 09:40? 159次閱讀
        變頻器絕緣電阻的測量方法

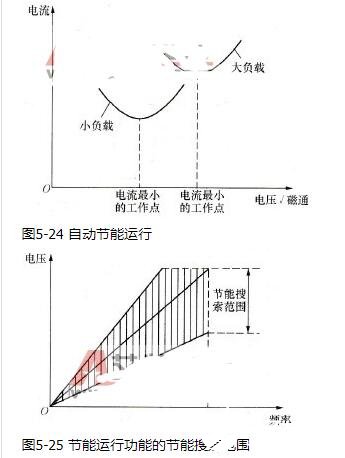

        變頻器的自動節能運行
